Архивный товар
Артикул: 130081

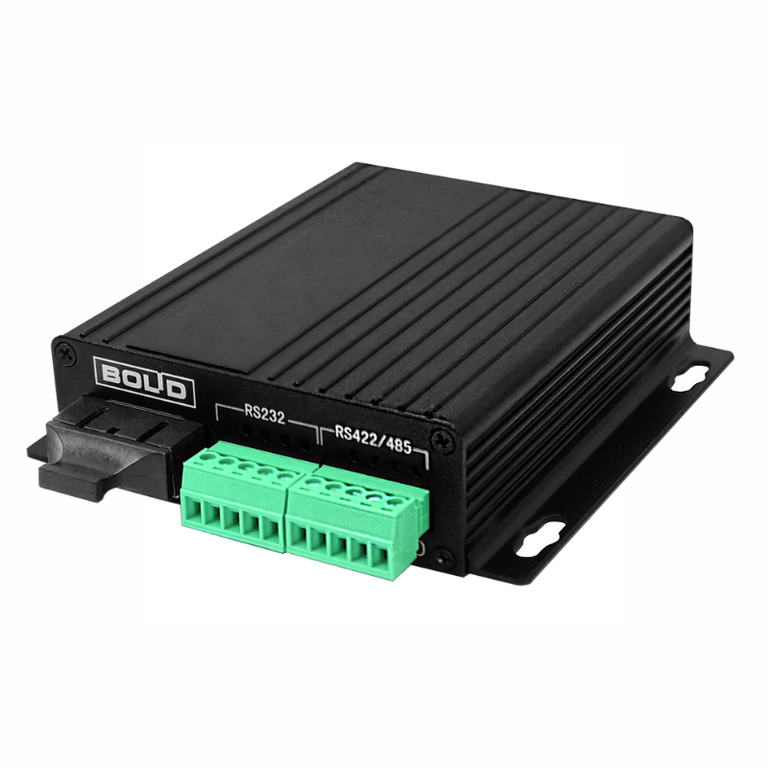

RS-FX-SM40 исп.80 Болид Преобразователь интерфейсов RS232/422/485 в оптику и обратно
RS-FX-SM40 исп.80 Преобразователь интерфейсов RS232/422/485 в оптику и обратно. Одномодовое волокно до 80 км. Для обмена данными используются два волокна. Питание 5 В, до 0,8 А. От минус 30 до +55°С"
Уточнить наличие
Розница
уточнить цену
В данный момент, этого товара нет в наличии. Вы можете связаться с менеджером, по телефону +7 (812) 640-9505, для обсуждения возможности заказа или подбора альтернатив.
Болид RS-FX-SM40 применяется для преобразования полученных сигналов интерфейсов RS-422, RS-485 и RS-232 в оптические с целью последующей передачи данных на значительные расстояния (до 40 км.) по одномодовой оптоволоконной линии. Также устройство выполняет прием оптического сигнала и его обратное преобразование в сигналы перечисленных выше интерфейсов.
Особенности RS-FX-SM40:
- Подключение 2 линий одномодового оптоволокна (прием/передача).
- Возможность одновременной передачи по оптоволокну сигналов разных интерфейсов.
- Значительное удлинение RS-485 путем подключения до 10 преобразователей в 1 линию.
- Отсутствие каких либо задержек при обмене данными по интерфейсам.
- Никаких дополнительных настроек при подключении к ИСО Орион.
- Индикаторы состояния оптической линии и наличия питания.
- Питание 5 В AC/DC через комплектный адаптер.
- Расширенный температурный диапазон (-30 ... +55°C) позволяет устанавливать прибор в неотапливаемых помещениях.
- Накладная установка, монтажный набор в комплекте поставки.
| Скорость передачи данных | 300-115200 бит/с |
| Максимальная длина оптической линии | 40 км |
| Совместимые оптические кабели | одномодовый 9/125 мкм |
| Длина волны оптического излучения | 1310 нм |
| Максимальная длина линии RS-422, RS-485 | 1000 м |
| Максимальная длина линии RS-232 | 15 м |
| Напряжение питания | 5 В через адаптер 220 В - 5 В |
| Степень защиты корпуса | IР20 |
| Температурный диапазон работы | -30...+55 °С |
| -30...+55 °С | 115х105х30 мм |
Инструкция и Описание
