Артикул: 130468

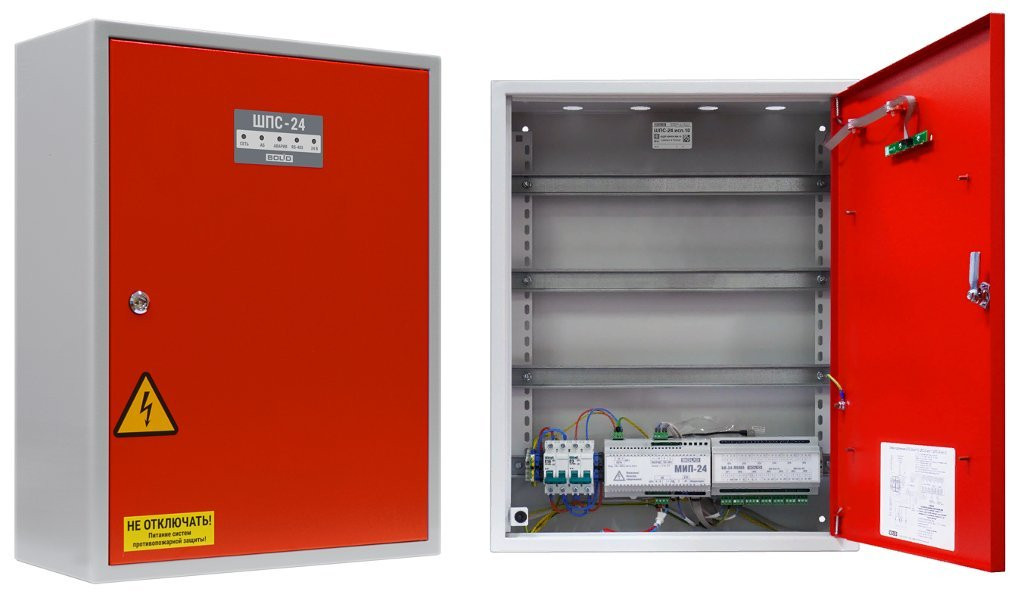

ШПС- 24 исп.10 КРАСНАЯ ДВЕРЬ Болид Шкаф пожарной сигнализации
ШПС- 24 исп.10 Шкаф для установки приборов системы ""Орион"" на DIN рейки.
Данное исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО ""Орион"": ""Сигнал-10"", ""Сигнал-20П"", ""С2000-4"", ""С2000-КДЛ"", ""С2000-КПБ"", ""С2000-СП1"", ""С2000-ПИ"", ""С2000-КДЛ-2И"", ""Рупо...р исп.02"", ""С2000-PGE"", ""С2000-PGE исп.01"", ""С2000-Ethernet"", ""С2000-РПИ"" и другие, имеющие возможность крепления на DIN-рейку.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
Внутри шкафа установлены:
1)модуль источника питания ""МИП-24"" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
2)блок коммутации ""БК-24-RS485"", который позволяет организовать:
Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
7 выходов для подключения к приборам внутреннего интерфейса RS-485
7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
3)общий автоматический выключатель для защиты от перегрузок по току ""МИП-24"" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип ""С"", 16 А)
4)индивидуальный автоматический выключатель для защиты ""МИП-24"" (тип ""С"", 3 А)
Уточнить наличие
Розница
29 978q
ШПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.
Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
- Внутри шкафа установлены:
- модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации "БК-24-RS485", который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- 7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
- общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
- индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)
| Питание шкафа | от однофазной сети переменного тока номинальным напряжением 220 В, частотой 50 Гц |
| Номинальное выходное напряжение: | при питании от сети (27,2±0,6) В при питании от батарей (19…27) В |
| Номинальный суммарный ток нагрузки | 2 А |
| Общее количество выходов напряжением "12 В" для подключения приборов | 7 |
| Общее количество выходов "RS-485" для подключения приборов | 8 |
| Максимальный ток по одному выходу "24 В" блока коммутации | 0,4 А |
| Габаритные размеры, не более | 650×500×220 |
| Степень защиты, обеспечиваемая оболочкой | IР41 |
| Вес (не более), кг. | 30 |
