Артикул: 130224

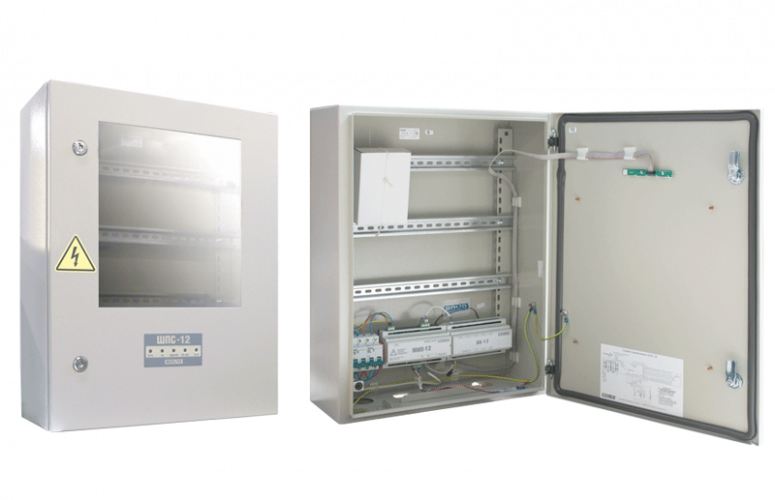

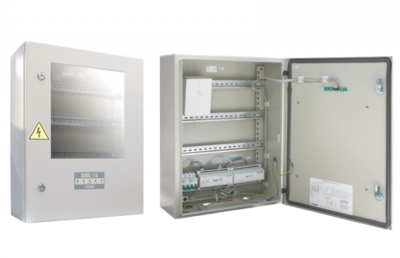

ШПС- 12 исп.11 Болид Шкаф пожарной сигнализации
ШПС- 12 исп.11 Прозрачное окно на двери. IP41. Шкаф для установки приборов системы ""Орион"" на DIN рейки.
Данное исполнение ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО ""Орион"": ""Сигнал-10"", ""Сигнал-20П"", ""С2000-4"", ""С2000-КДЛ"", ""С2000-КПБ"", ""С2000-СП1"", ""С2000...-ПИ"", ""С2000-КДЛ-2И"", ""Рупор исп.02"", ""С2000-PGE"", ""С2000-PGE исп.01"", ""С2000-Ethernet"", ""С2000-РПИ"" и другие, имеющие возможность крепления на DIN-рейку.
Уточнить наличие
Розница
32 123q
ШПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 12 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.
Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
- Внутри шкафа установлены:
- модуль источника питания "МИП-12" (номинальное напряжение 12 В, ток до 3 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации "БК-12-RS485", который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- 7 выходных каналов 12В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
- общий автоматический выключатель для защиты от перегрузок по току "МИП-12" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
- индивидуальный автоматический выключатель для защиты "МИП-12" (тип "С", 3 А)
- ШПС-12 исп.11 имеет прозрачное окно
| Питание шкафа | Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц |
| Номинальное выходное напряжение: | при питании от сети (13,6±0,6) В при питании от батарей (9,5…13,5) В |
| Номинальный суммарный ток нагрузки | 3 А |
| Общее количество выходов напряжением "12 В" для подключения приборов | 7 |
| Общее количество выходов "RS-485" для подключения приборов | 8 |
| Максимальный ток по одному выходу "12 В" блока коммутации | 0,65 А |
| Габаритные размеры, не более | 650×500×220 мм |
| Степень защиты, обеспечиваемая оболочкой | IР41 |
| Вес (не более), кг. | 30 |
