Архивный товар
Артикул: 140

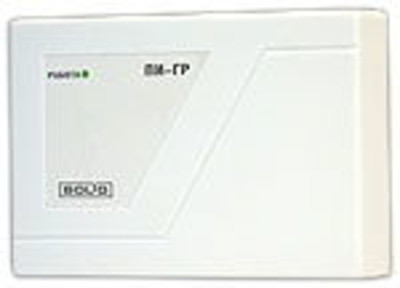

ПИ-ГР (ПИ-ГР исп.03) . Преобразователь интерфейсов RS-232- RS-485 c гальванической развязкой
Преобразователь интерфейсов RS-232- RS-485 c гальванической развязкой
Уточнить наличие
Розница
уточнить цену
В данный момент, этого товара нет в наличии. Вы можете связаться с менеджером, по телефону +7 (812) 640-9505, для обсуждения возможности заказа или подбора альтернатив.
Преобразователь ПИ-ГР предназначен для преобразования сигналов интерфейса RS-232 в сигналы двухпроводного магистрального интерфейса RS-485.
- Обеспечивает гальваническую развязку цепей компьютера и линии интерфейса RS-485
- Подключение к персональному компьютеру периферийных устройств интегрированной системы охраны "Орион", отдаленных от него на расстояние до 4км
- Электрическая прочность изоляции: до 1600 В в течение 1 минуты или до 2000 В в течение 1 с
- Тип обмена - полудуплексный
- Скорость обмена - до 250 Кбит/с
- Питание прибора от компьютера через разъем клавиатуры, а также от любого внешнего источника постоянного тока напряжением от 9 до 15 В
- Настенное исполнение
- Индикация приема/передачи данных
Схема подключения ПИ-ГР при питании от внешнего источника
Схема подключения ПИ-ГР при питании от компьютера
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания:
5 В (от компьютера)
от 9 до 15 В (от внешнего источника)
Потребляемый ток - не более 80 мА
Рабочий диапазон температур - от плюс 1 до + 40 °С
Габаритные размеры - не более 157 х 107 х 36 мм
