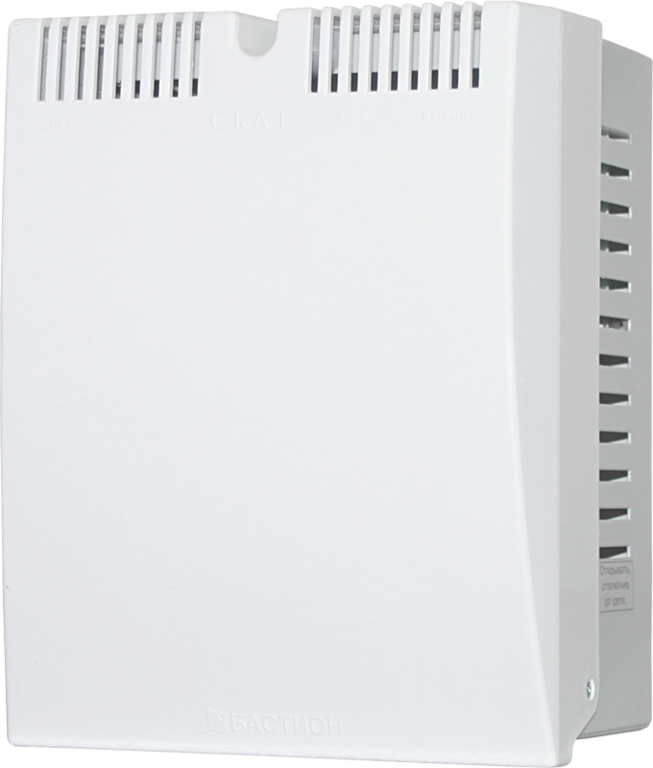

СКАТ-2400М БАСТИОН Источник вторичного электропитания резервированный
Малогабаритный блок питания СКАТ-2400М предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации и других потребителей с токами нагрузки от 0,3 до 1,5А при номинальном напряжении 24В постоянного тока во время отключения электроэнергии в сетях питания.
Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.
Особенности
- Контроль заряда аккумуляторной батареи.
- Отключение нагрузки при глубоком разряде АКБ.
- Защита (предохранитель) от перегрузки по току на выходе.
- Защита от переполюсовки аккумулятора.
- Возможность подключения к источникам «СКАТ-2400М» и «СКАТ-2412М» — источника резервного питания «СКАТ-2400Р20», причем количество подключаемых параллельно источников резервного питания неограничено.
| Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В | 175…245 |
| при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» | 27,0…27,8 |
| при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» | 20,0…27,8 |
| Номинальный ток нагрузки, А | 1 |
| Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А | 1,5 |
| Максимальный ток нагрузки в режиме «РЕЗЕРВ», А | 1,5 |
| Ток заряда АКБ, А, не более | 0,65 |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В | 21,0…22,0 |
| Рекомендуемая емкость АКБ, Ач | 4.5 |
| Диапазон рабочих температур, °С | -10…+40 |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 |
| Габаритные размеры ШхГхВ, не более, мм | 170х210х136 |
