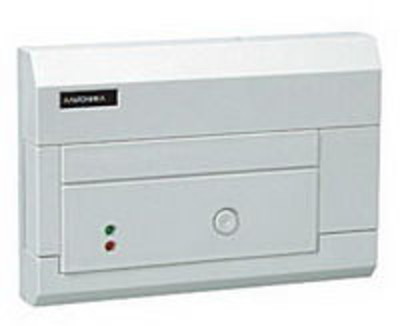

RR-701X-RL. Релейный модуль расширения на 10 зон, 10 реле. Для RR-701R и RR-701R20, 10-15В
Модуль расширения "RR-701X-RL" (далее - расширитель) предназначен для увеличения количества релейных выходов приемников "REEF RING RR-701R" и "Риф Ринг RR-701R20".
ВНИМАНИЕ! Расширитель может использоваться только с модификациями указанных приемников, имеющими специальный выход данных!
Расширитель имеет 10 реле на переключение и позволяет создать отдельную проводную зону типа "сухой контакт" для каждого передатчика. К приемнику "RR-701R20" можно подключить два расширителя, что в сумме дает 20 зон. Выходы расширителя могут быть включены в шлейфы сигнализации (ШС) охранно-пожарных приборов (панелей) или в цепи управления различным оборудованием (воротами, видеокамерами, освещением и т.п.).
Расширитель подключается к приемнику трехпроводным кабелем - линия данных, общий провод и питание. При получении тревожного радиосигнала приемник формирует и передает по линии данных специальную команду, содержащую условный номер передатчика. Расширитель получает команду и переключает реле с соответствующим номером из состояния НОРМА в состояние ТРЕВОГА на время порядка 2-3 с, после чего снова восстанавливает.
Технические характеристики RR-701X-RL
Рабочий диапазон температур - 20...+50 С
Напряжение питания 10 ... 15 В
Ток потребления при всех выключенных реле не более 20 мА
Ток потребления при всех включенных реле не более 400 мА
Параметры релейного выхода максимальное напряжение 72 В при токе до 100 мА; максимальный ток 2 А при напряжении 12 В
Габаритные размеры 110х110х38 мм
| Габаритные размеры, мм. | 110х160х32 |
| Вес (не более), кг. | 0.2 |
