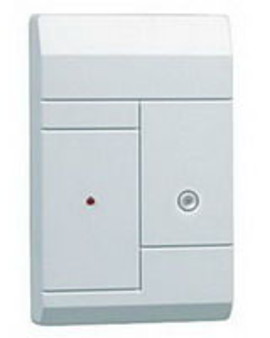

RR-701X-OK. Модуль расширения на 10 зон. Для RR-701R и RR-701R20, 10-15В
Модуль расширения "RR-701X-OK" (далее - расширитель) предназначен для подключения к приемникам охранной сигнализации "REEF RING RR-701R" и "REEF RING RR-701R20" с целью создания отдельных проводных зон для каждого передатчика.
ВНИМАНИЕ! Расширитель может использоваться только с модификациями указанных приемников, имеющими специальный выход данных!
Расширитель имеет 10 выходов типа "открытый коллектор", нормально замкнутых или нормально разомкнутых. К приемнику "RR-701R20" можно подключить два расширителя, что в сумме дает 20 зон. Выходы расширителя могут быть включены в шлейфы сигнализации (ШС) различных охранно-пожарных приборов (панелей).
Расширитель подключается к приемнику трех-проводным кабелем - линия данных, общий провод и питание. При получении тревожного радиосигнала приемник формирует и передает по линии данных специальную команду, содержащую условный номер передатчика. Расширитель получает команду и переключает выход с соответствующим номером из состояния НОРМА в состояние ТРЕВОГА на время порядка 2-3 с, после чего снова восстанавливает.
Технические характеристики RR-701X-OK
Рабочий диапазон температур - 20...+40 С
Напряжение питания 10 ... 15 В
Ток потребления не более 20 мА
Напряжение в цепи нагрузки не более 36 В
Ток нагрузки для нормально замкнутого выхода не более 30 мА
Ток нагрузки для нормально разомкнутого выхода не более 50 мА
Габаритные размеры 110х110х38 мм
| Габаритные размеры, мм. | 120х75х32 |
| Вес (не более), кг. | 0.2 |
