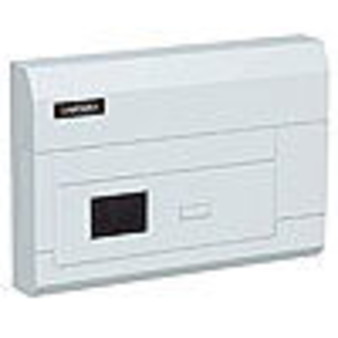

RR-701R20. Приемник на 20 передатчиков, цифровая индикация, 1 реле, звуковая сигнализация, 10-15В

Приемник "RR–701R20" входит в состав системы охранной сигнализации "Риф Ринг-701" и предназначен для приема по радиоканалу сигналов тревоги от носимых и стационарных передатчиков системы.

Возможен прием сигналов от передатчиков системы "RS-200" и автомобильных пейджеров системы "RP-100/101". С приемником могут использоваться до 20 передатчиков любой из указанных систем в любом сочетании. Приемник может использоваться для включения в шлейфы тревожной сигнализации различных приемно-контрольных приборов или оконечных устройств систем передачи извещений, либо может размещаться на посту местной охраны и использоваться для адресной индикации тревоги от носимых или стационарных передатчиков на объекте.

Используется высококачественная схема узкополосного помехоустойчивого приемника с прямым преобразованием частоты, с кварцевой стабилизацией частоты и входным фильтром на ПАВ-резонаторе. Возможно использование выносной антенны с волновым сопротивлением фидера 50 Ом. Типичная дальность передачи тревожных радиосигналов в условиях прямой видимости 1000-1500 м. Реальная дальность передачи зависит от наличия препятствий распространению радиоволн, типа антенны, радиопомех, напряжения питания батареи носимых передатчиков (радиокнопок) и т.п.

Перед использованием каждый передатчик должен быть зарегистрирован в памяти приемника с помощью процедуры обучения. Обучение производится по эфиру без дополнительного оборудования.

При получении радиосигнала от любого зарегистрированного передатчика на светодиодном семисегментном индикаторе приемника начинает мигать условный номер передатчика, начинает подаваться тревожный звуковой сигнал и срабатывает релейный выход приемника. Состояние ТРЕВОГА с отображением номера сработавшего передатчика и подачей звукового сигнала сохраняется до сброса тревоги пользователем нажатием на соответствующую кнопку. При желании звуковые сигналы можно отключить. Если до сброса поступают тревожные сигналы с других передатчиков, то их номера запоминаются для последующего просмотра оператором. Приемник может запомнить и впоследствии отобразить тревоги от всех 20 передатчиков.

Технические характеристики RR-701R20

Рабочий диапазон температур - 20...+40 С
Рабочая частота 433,92 МГц
Тип модуляции ЧM
Напряжение питания 10 ... 15 В
Ток потребления не более 100 мА
Параметры релейного выхода максимальное напряжение 72 В при токе до 100 мА; максимальный ток 2 А при напряжении 12 В
Габаритные размеры (без антенны) 110х110х38 мм
