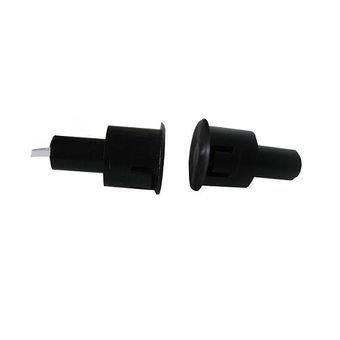

ИО 102-6П . Врезной, для металических дверей, переключающий, 19мм

Извещатели охранные точечные магнитоконтактные  102-6П  предназначен для блокировки металлических дверных и оконных проёмов, сейфов, организации устройств типа "ловушка”, а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала "тревога" путём размыкания или замыкания контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения.

Производителем рекомендована установка извещателей в металлические конструкции с толщиной металла не более 0.5мм.

Электрические характеристики 102-6П:
Диапазон коммутированных напряжений от 0,02 до 72 В постоянного или переменного тока.
Диапазон коммутированного тока от 0,001 до 0,3 А, но суммарная мощность на контактах не должна превышать 10 Вт.
Выходное сопротивление датчика должно быть не более 0,5 Ом при замкнутых контактах геркона при токе (100 ± 10) мА и не менее 5 мОм при разомкнутых контактах.
Контакты извещателя при раьоте на металлических поверхностях должны быть в переключенном состоянии при расположении магнита и датчика: на расстоянии 5 мм и менее, и в не переключенном состоянии на расстоянии 45 мм и более.

Монтаж извещателей
Монтаж извещателей на объекте производится в соответствии с требованиями ВСН 250.68-85 "Ведомственных технических условий на монтаж, испытание и сдачу в эксплуатацию установок охранной и пожарной сигнализации", изданных Всесоюзным объединением "Спецавтоматика".
Допуск соосности установки датчика и задающего элемента извещателей не должен превышать 3 мм.
Монтаж извещателей на металлической поверхности толщиной 2 мм. производится в предварительно просверленные отверстия диаметром 19,2 мм. с помощью фиксаторов на корпусах датчика и задающего элемента. Монтаж извещателей на поверхностях меньшей толщины производится с установкой дополнительной прокладки из текстолита и т.п.
