Артикул: 130466

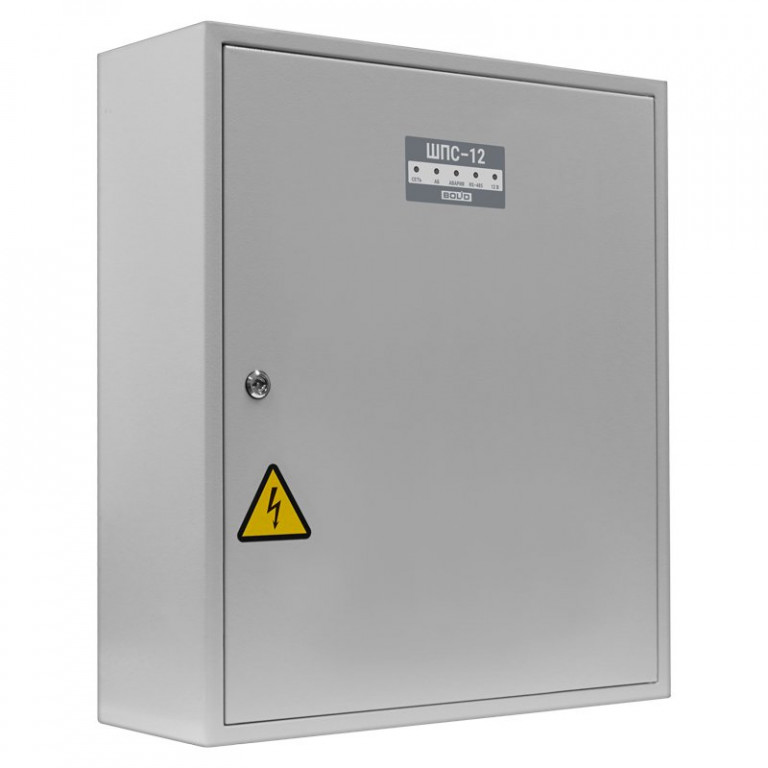

ШПС- 12 исп.21 Болид Шкаф пожарной сигнализации
ШПС- 12 исп.20
Шкаф пожарной сигнализации с резервированным источником питания для монтажа средств пожарной автоматики, IP41.
Увеличенный корпус для установки приборов и двух аккумуляторных батарей ёмкостью 40 А*ч, увеличенная мощность встроенного модуля источника питания.
Данное исполнения ШПС-12 имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020.
Внутри шкафа установле...ны:
Модуль источника питания МИП-12 исп.11 (номинальное напряжение 12 В, ток до 5 А) с резервированным питанием от двух аккумуляторных батарей 26 А*ч или 40 А*ч
Блок коммутации «БК-12-RS485», который позволяет организовать:
Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
Одну линию RS-485 размноженную на 7 выходов для подключения компонентов ППКП внутри ШПС
7 выходных каналов 12В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
Общий автоматический выключатель для защиты от перегрузок по току МИП-12 исп.11 и дополнительных подключаемых потребителей с номинальным напряжением питания 230 В, 50 Гц (тип ""С"", 6 А)
Индивидуальный автоматический выключатель для защиты МИП-12 (тип ""С"", 3 А)
ШПС-12 исп.20 имеет степень защиты корпуса IP41
ШПС-12 исп.21 имеет прозрачное окно, IP41
ШПС-12 исп.22 имеет степень защиты корпуса IP54
Есть в наличии
Розница
36 946q
Основное отличие от предыдущих исполнений: увеличенный корпус для установки приборов и двух аккумуляторных батарей ёмкостью 40 А*ч, увеличенная мощность встроенного модуля источника питания.
Данные исполнения ШПС-12 имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020.
ШПС-12 применяется в качестве корпуса, в который могут быть установлены блоки ИСО «Орион»: «Сигнал-10», «Сигнал-20П» различных исполнений, «С2000 4», «С2000-КДЛ» различных исполнений, «С2000-КПБ», «С2000-СП1», «С2000-СП2» различных исполнений, «С2000-АР8», «С2000Р-АРР32», «С2000Р-АРР125», «С2000-ПИ», «Рупор исп. 02», «С2000-PGE» различных исполнений, «С2000-Ethernet», «С2000-РПИ» и другие, имеющие возможность крепления на DIN-рейку TH35. ШПС рассчитаны на совместное использования с ППКУП «Сириус» и пультом контроля и управления охранно-пожарного «С2000М» и их исполнениями.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 230 В, 50 Гц. Цепи ~230 В защищены автоматическими выключателями.
Внутри шкафа установлены:
- Модуль источника питания МИП-12 исп.11 (номинальное напряжение 12 В, ток до 5 А) с резервированным питанием от двух аккумуляторных батарей 26 А*ч или 40 А*ч
- Блок коммутации «БК-12-RS485», который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одну линию RS-485 размноженную на 7 выходов для подключения компонентов ППКП внутри ШПС
- 7 выходных каналов 12В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
- Общий автоматический выключатель для защиты от перегрузок по току МИП-12 исп.11 и дополнительных подключаемых потребителей с номинальным напряжением питания 230 В, 50 Гц (тип "С", 6 А)
- Индивидуальный автоматический выключатель для защиты МИП-12 (тип "С", 3 А)
- ШПС-12 исп.21 имеет прозрачное окно
- ШПС-12 исп.22 имеет степень защиты корпуса IP54
| Количество вводов питания | 2 |
| Основной источник питания - однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц, рабочий диапазон, В | 180…265) В |
| Диапазон номинального тока нагрузки (суммарно по 7-ми выходам), А | 0…5 |
| Количество линий интерфейса и выходов для подключения питания приборов, устанавливаемых внутри ШПС-12 | 7 |
| Общее количество выходов "RS-485" для подключения приборов | 2 |
| Габаритные размеры, не более | 700x600x225 |
| Степень защиты, обеспечиваемая оболочкой | IP41 |
| Вес (не более), кг. | 30 |
