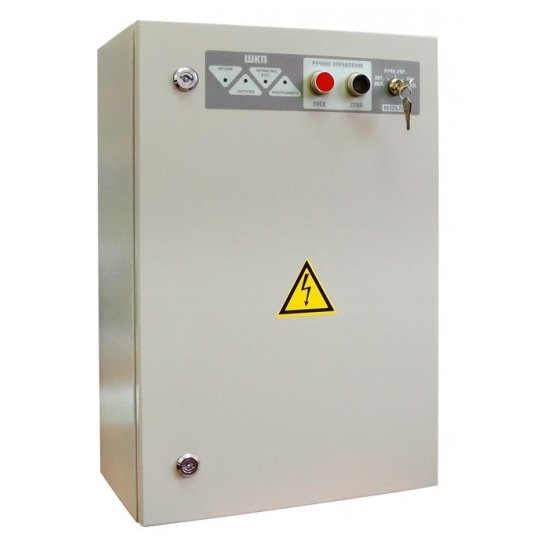

ШКП-30 с УПП (IP54) Болид Шкаф контрольно-пусковой с устройством плавного пуска

Шкаф контрольно-пусковой с устройством плавного пуска Siemens 3RW4037 настенный, навесной, 4 индикатора, два ввода питания, Uпит.380В(3-х фазное), Pпотр.50Вт, Iкоммут.63А(номин.), Pдвиг.30кВт, tраб.-10...+50°С, 600х400х240 мм, 20кг

Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.

Основные особенности ШКП-30 с УПП:

• Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
• Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
• Контроль исправности цепей управления двигателем
• Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
• Плавный запуск и останов электродвигателей до 30 кВт (ШКП-30) от 100 до 250 кВт с возможность ограничения пусковых токов (ШКП-250)
• 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
• Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
• Автоматические выключатели могут поставляться в составе шкафа с характеристикой "D" (по предварительному согласованию)
• Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)

Технические характеристики:

• Питание ППУ осуществляется от источника трехфазной сети переменного тока 380 В через шкаф ввода резерва «ШВР-30», который имеет два ввода. «ШВР-30» обеспечивает автоматическое переключение с основного ввода на резервный при пропадании на основном вводе, и обратно.
• Потребляемая мощность шкафа  – не более 50 Вт.
• Количество управляемых двигателей  –
• Номинальный коммутируемый ток  – 63 А.
• Мощность управляемого двигателя – от 4 до 30 кВт.
• Максимальное количество распределённых запусков за час при номинальной мощности нагрузки – 6.
• Габаритные размеры – не более 600x400x240 мм.
• Масса шкафа – не более 20 кг.
• Шкаф не выдаёт ложных включений (выключений) при воздействии внешних электромагнитных помех третьей степени жёсткости по ГОСТ Р 50009.
• Радиопомехи, создаваемые шкафом, не превышают значений, указанных в ГОСТ Р 50009.
• Конструкция шкафа обеспечивает степень защиты оболочки IР30 по ГОСТ 14254-96.
• Время технической готовности шкафа к работе после включения питания не превышает 1 с (при заводских установках).
• Содержание драгоценных материалов: не требует учёта при хранении, списании и утилизации.
