Артикул: 130162

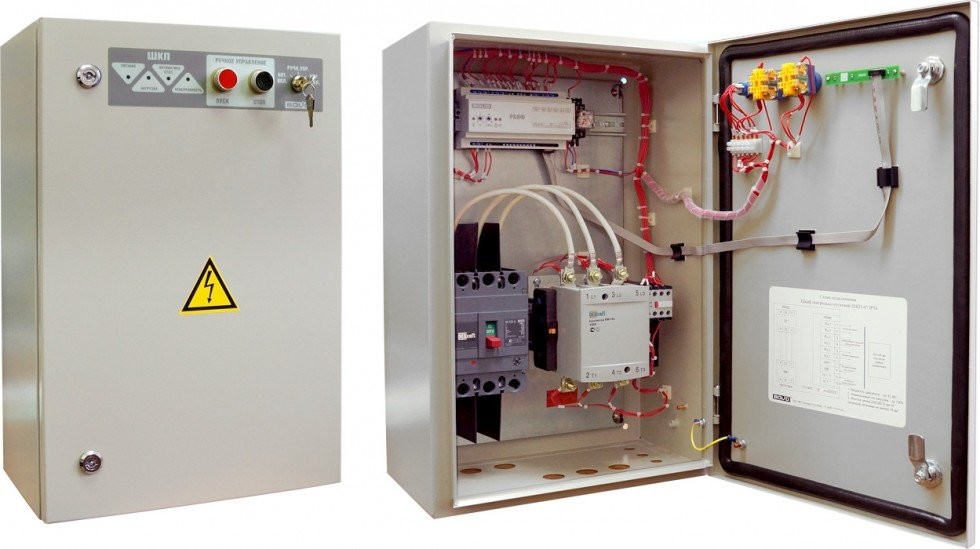

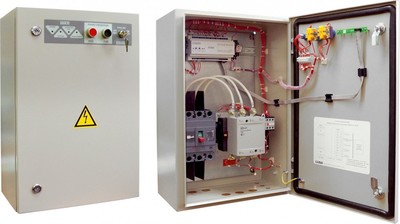

ШКП-30 IP54 Болид Шкаф контрольно-пусковой
Шкаф контрольно-пусковой в корпусе IP54 для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов) мощностью до 30кВт
Уточнить наличие
Розница
47 189q
Шкаф контрольно-пусковой настенный, навесной, 4 индикатора, Uпит.380В(3-х фазное), Pпотр.30Вт, Iкоммут.63А(номин.), Pдвиг.30кВт, IP54, tраб.-30...+50°С, 400х400х170мм, 20кг
Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.
Основные особенности ШКП-30 (IP54:
- Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
- Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
- Контроль исправности цепей управления двигателем
- Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
- Плавный запуск и останов электродвигателей до 30 кВт (ШКП-30) от 100 до 250 кВт с возможность ограничения пусковых токов (ШКП-250)
- 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
- Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
- Автоматические выключатели могут поставляться в составе шкафа с характеристикой "D" (по предварительному согласованию)
- Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)
Технические характеристики:
- Питание шкафа осуществляется от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50±1) Гц.
- Потребляемая мощность шкафа – не более 30 Вт.
- Количество управляемых двигателей – 1.
- Номинальный коммутируемый ток – 63 А.
- Мощность управляемого двигателя – до 30 кВт.
- Тип автоматического выключателя 3p 80A х-ка «С».
- Масса шкафа – не более 20 кг.
- Габаритные размеры шкафа – 400х400х170 мм.
- Содержание драгоценных материалов: не требует учёта при хранении, списании и утилизации.
| Световая индикация | 4 одноцветных индикатора для отображения состояния ШКП |
| Питание прибора | от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц |
| Готовность к работе после включения питания | 1 сек |
| Рабочий диапазон температур | от -30 до +50 °C |
| Потребляемая мощность, Вт | 30 |
| Мощность управляемого двигателя, кВт | 30 |
| Степень защиты корпуса | IP54 |
| Габаритные размеры, мм | 400 x400 x170 |
| Вес (не более), кг. | 0.1 |
