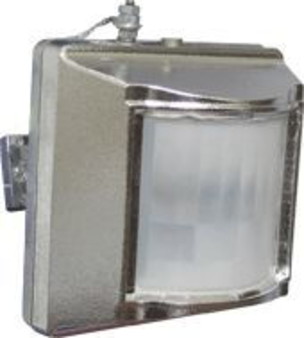

Пирон-1А. Оптико-электронный пассивный, взрывозащищенный, дальность 12м, с кронштейном, t:-30...+50С

Извещатели охранные оптико-электронные взрывозащищенные.
ИО209-28 Пирон-1А

НАЗНАЧЕНИЕ И ОСОБЕННОСТИ


Предназначены для обнаружения проникновения в охраняемое пространство закрытого помещения.

• Взрывозащищенное исполнение с видом взрывозащиты "искробезопасная электрическая цепь" уровня "ib" с маркировкой взрывозащиты 1ExibIICT6X.
• Предназначены для применения в неагрессивных средах во взрывоопасных зонах помещений.
• Три зоны обнаружения формируются тремя типами линз Френеля: объемная - "Пирон-1" ИО409-35, линейная - "Пирон-1А" ИО209-28, поверхностная - "Пирон-1Б" ИО309-15.
• Визуальный контроль работоспособности.
• Извещатели подключаются к искробезопасным шлейфам сигнализации, имеющим маркировку не ниже [Exib]||C, приемно-контрольных приборов (ПКП) и систем передачи извещений (СПИ).
• Электропитание извещателя осуществляется по шлейфу сигнализации.
• Извещатели имеют два режима работы:
- режим короткого замыкания (КЗ) - тревожное извещение выдается увеличением тока потребления
- режим разрыва (РАЗРЫВ) - тревожное извещение выдается уменьшением тока потребления.

Особенности подключения

Извещатели "Пирон-1", как и любые другие приборы с видом взрывозащиты искробезопасная электрическая цепь "i", недопустимо включать в приемно-контрольные панели (ПКП) в обычном исполнении, т.к. во взрывоопасную зону может попасть такая электрическая мощность, которая при некоторых условиях (например, повреждении кабеля) может вызвать искрообразование.
Для подключения извещателей "Пирон-1" должны использоваться ПКП или барьеры искрозащиты с соответствующей маркировкой взрывозащиты и согласованные по искробезопасным параметрам.
Для подключения извещателя "Пирон-1" ("Пирон-1А", "Пирон-1Б") рекомендуем использовать ПКП "Ладога-А", имеющий в своем составе комплекс устройств "Ладога-Ех". Извещатель "Пирон-1" ("Пирон-1А", "Пирон-1Б") подключается к блоку "БРШС-Ex" (подсистемы "Ладога-Ex"). БРШС-Ex имеет 8 шлейфов сигнализации, полностью согласованных по искробезопасным параметрам.

При необходимости подключения к другим ПКП в обычном (не взрывоопасном) исполнении существует возможность формирования искробезопасного барьера на 8 шлейфов сигнализации путем подключения "БРШС-Ех" к блоку релейных выходов "Ладога БРВ-А исп.2" (входящему в состав ППКОП "Ладога-А").
Схема подключения БРШС-Ех к ППКОП "Cигнал-20" [PDF, 100kb].
Из известных нам приборов других производителей по маркировке взрывозащиты и искробезопасным параметрам совместно с извещателем "Пирон-1" можно использовать ПКП серий "Корунд" и "Яхонт".
Cхема подключения взрывозащищенного извещателя Пирон-1 к ППКОП "Яхонт-1И" [PDF, 68kb]

Рекомендуем включать не более одного извещателя "Пирон-1" в шлейф.

Совместное использование извещателя "Пирон-1" и "УПКОП-135" недопустимо по действующим нормативным документам.




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность действия:20 м
Напряжение питания (напряжение ШС) 7,5..20 В
Потребляемый ток при работе в режиме "КЗ":
- в дежурном режиме не более 0,5 мА
- в режиме "Тревога" 2..15 мА
Потребляемый ток при работе в режиме "Разрыв":
- в дежурном режиме 2..15 мА
- в режиме "Разрыв" не более 0,5 мА
Степень защиты оболочки IP54
Диапазон рабочих температур -30 … +50° С
Габаритные размеры 107х107х64 мм
Масса 0,15 кг
