Архивный товар
Артикул: 130175

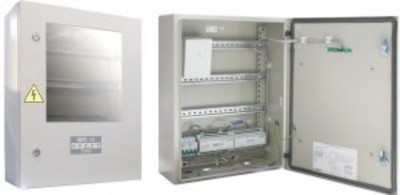

ШПС- 12 исп.01 Болид Шкаф пожарной сигнализации
ШПС-12 исп.01 Шкаф для установки приборов системы ""Орион"" на DIN рейки. Содержит источник питания 12В - 3 А с интерфейсом RS-485. Место для установки двух батарей 12В-17АЧ. Прозрачное окно на двери. Защита оболочки IP40
Уточнить наличие
Розница
уточнить цену
В данный момент, этого товара нет в наличии. Вы можете связаться с менеджером, по телефону +7 (812) 640-9505, для обсуждения возможности заказа или подбора альтернатив.
Шкаф с резервированным источником питания для монтажа средств пожарной автоматики ШПС-12 предназначен для группового питания размещенных в нем приборов пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации и другого оборудования, требующего резервного электропитания с напряжением 12 В постоянного тока.
Особенности
Внутри шкафа установлены:
модуль источника питания "МИП-12" (номинальное напряжение 12 В, ток до 3 А) с резервированным питанием от аккумуляторных батарей
блок коммутации "БК-12", который позволяет организовать:
семь каналов питания приборов с индивидуальной защитой от перегрузки по току
подключение семи приборов к линии интерфейса RS-485 и сетевого контроллера к выходу с "усиленной" защитой для подключения внешних приборов
общий автоматический выключатель для защиты от перегрузок по току "МИП-12" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
индивидуальный автоматический выключатель для защиты "МИП-12" (тип "С", 3 А)
| Питание шкафа | от однофазной сети переменного тока номинальным напряжением 220 В, частотой 50 Гц |
| Номинальное выходное напряжение: | при питании от сети (13,6±0,6) В при питании от батарей (9,5…13,5) В |
| Номинальный суммарный ток нагрузки | 3 А |
| Общее количество выходов напряжением "12 В" для подключения приборов | 7 |
| Общее количество выходов "RS-485" для подключения приборов | 8 |
| Максимальный ток по одному выходу "12 В" блока коммутации | 0,65 А |
| Габаритные размеры, не более | 650×500×220 мм |
| Степень защиты, обеспечиваемая оболочкой | IР40 |
