Артикул: 70476

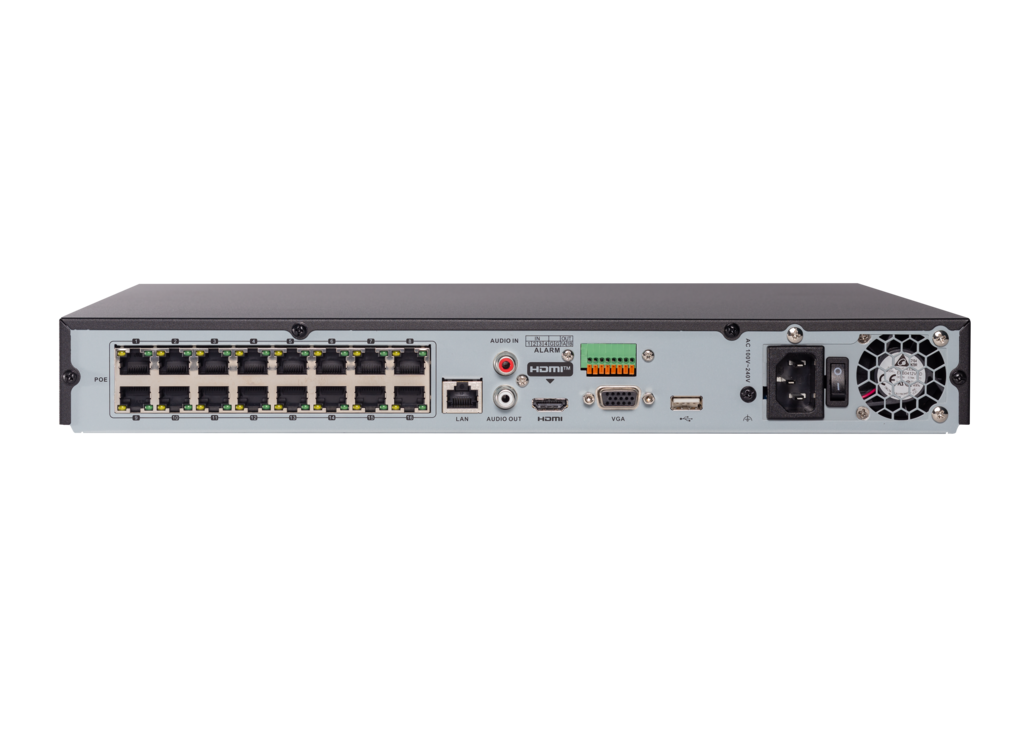

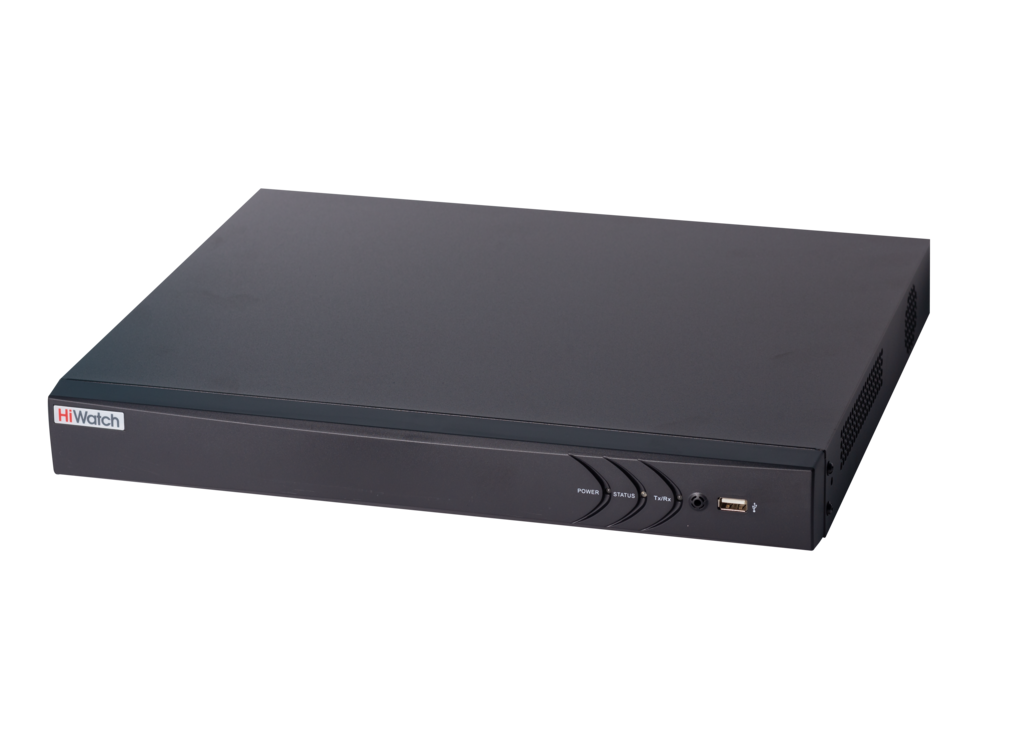

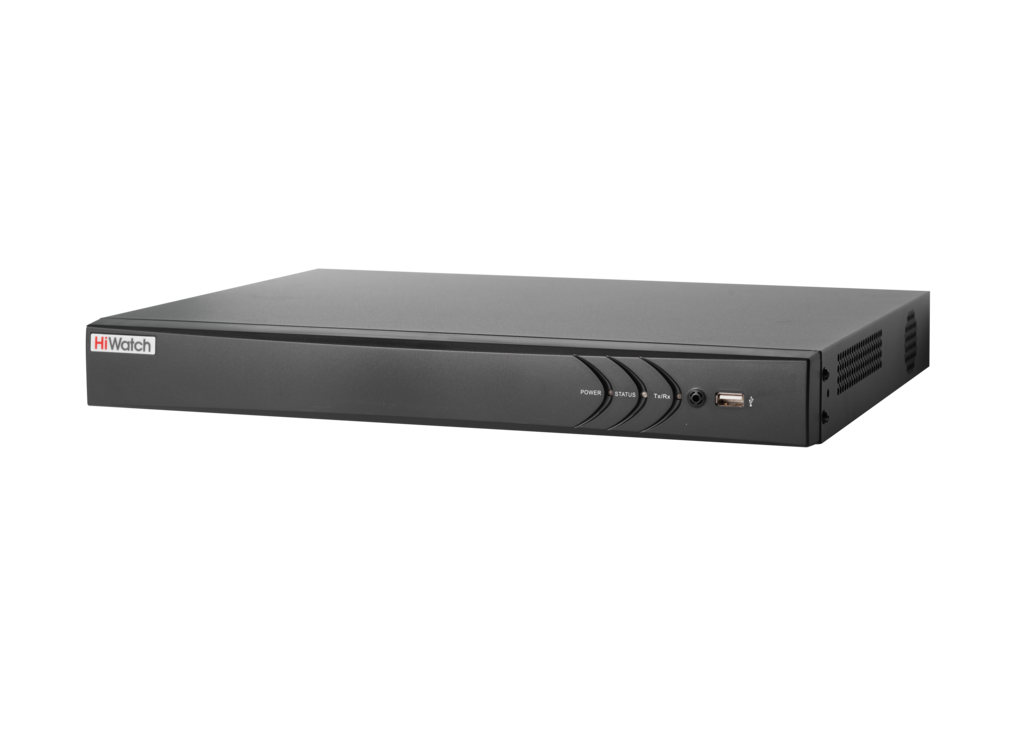

DS-N316/2P (C) HiWatch IP Видеорегистратор на 16 каналов

DS-N316/2P (C) HiWatch IP Видеорегистратор на 16 каналов

Производитель: HiWatch

0 отзывов

16-ти канальный IP-регистратор c 8-ю PoE интерфейсами Видеовход: 16 IP@6Мп; Аудиовход: 1 канал RCA; Видеовыход: 1 VGA и 1 HDMI до 1080Р; Аудиовыход; 1 канал RCA; Видеосжатие H.264+/H.264; Входящий поток 160 Мб/с; Исходящий поток 80 Мб/с. Разрешение записи: 6Мп / 4Мп / 3Мп / 1080p / 1.3Mp / UXGA / 720p / VGA / 4CIF / DCIF / 2CIF /CIF / QCIF. Синхр.воспр. 6 каналов@1080P; 2 SATA для HDD до 6Тб, 1 10M/100M/1000M Ethernet интерфейс; 8 независимых ...PoE интерфейсов 10M/100M; тревожные вход/выход 4/1; 2 х USB; -10°C до +55°C; 100-240В АC; 15Вт макс (без HDD).

Подробнее

Уточнить наличие

Розница уточнить цену

В данный момент, этого товара нет в наличии. Вы можете связаться с менеджером, по телефону +7 (812) 640-9505, для обсуждения возможности заказа или подбора альтернатив.

Добавить в избранное

Обнаружили ошибку?

DS-N316/2P (C) HiWatch - это современный 16-ти канальный IP-видеорегистратор, с отличным функционалом и 8 poe портмами. С помощью данного видеорегистратора вы сможете просматривать, записывать и передавать по сети видеоизображение с разрешением до 6мп и исходящей пропускной способностью 80Мб/с. Используется современный формат кодирования видеосигнала H.264+/ H.264, который обеспечит вам очень хорошее качество картинки и небольшой объем записи. Полная поддержка видеокамер с разрешением до 6Мп. К определенным плюсам можно отнести возможность просмотра с мобильных устройств iPhone IOS, Windows Mobile, BlackBerry, Symbian, Android, а также очень простое подключение и настройка видеорегистратора. Видео выходов 1 VGA, 1 HDMI и аудио выходов 1 RCA. Имеются порты для 2х жестких дисков, объёмом до 6ТБ каждый. Работа рассчитана на температурные режимы от -10℃ до +55℃. Тревожные входы и выходы 4-1.

С помощью DS-N316/2P (C) HiWatch, вы сможете синхронизировать видеозапись видеокамер, достигнув оптимальнейший уровень безопасности, а также является отличным решением для организации профессионального круглосуточного видеонаблюдения.

К данному видеорегестратору, вы найдете видеокамеры для любых решений по ссылке.

Формат видеосжатия	H.264+/ H.264
Протоколы	TCP/IP, DHCP, DNS, DDNS, NTP, UPnP™, SADP, HIK Cloud P2P
POE порты	8
Размер	445 × 290 × 45 мм
Рабочие условия	-10°C— +55°C, влажность 10% ~ 90%
Питание	AC100-240В
USB-интерфейс	1 USB 2.0 1 USB 3.0
Сетевой интерфейс	1 RJ-45 10M / 100M Ethernet
SATA	2 SATA до 6 Тб каждый
Основной поток	6Мп/ 5Мп/ 4Мп / 3Мп / 1080p / 1.3Mp / UXGA / 720p / VGA / 4CIF / DCIF / 2CIF /CIF / QCIF, 1/16 к/с ~ 50к/с
Количество IP камер	16 каналов
Количество потоков	2
Аудиовыход	1 канал, RCA (Линейный, 1 KΩ)
Разрешение вывода	HDMI/VGA: 1920х1080/60Гц, 1280х1024/60Гц, 1280х720/60Гц, 1024х768/60Гц
Видеовыход	1 HDMI, 1 VGA
Исходящая пропускная способность	80Мб/с
Входящая пропускная способность	160Мб/с
Двусторонний аудиовход	1 канал, RCA (2.0 Vp-p, 1 kΩ)
Тревожные входы и выходы	4-1
Вес (не более), кг.	0.1
